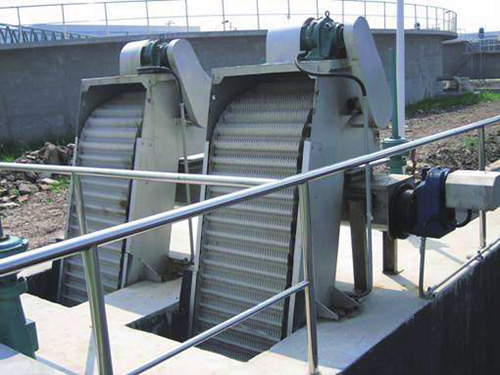

回转式机械格栅除污机

用途
回转式格栅除污机是一种专业的水处理固液分离设备，主要用于城镇污水处理厂、区污水预处理装置、市政雨污水泵站、自来水厂和电厂冷却水等进水口处，该设备也用于纺织、印染、食品、水产、造纸、屠宰、制革等各个行业的水处理工程，是水处理行业中的固液分离设备。

结构及工作原理
该设备釆用回转式，由一种特殊形状的犁形耙齿按一定的装配顺序的数量排列在横轴上，组成耙齿链，根据过水流量，装配成不同的间隙，安装在泵站或水处理系统的入口处，当驱动装置带动耙齿链自下向上运动时，水中的杂物被耙齿链捞起，液体则在栅隙中流过，设备转动到上部顶点后，耙齿链改变运行方向，由上向下运动，物料依靠自重从耙齿上自行脱落，当耙齿从反面转到底部时，又开始另一循环往复的连续运行，从而不断的从水中清捞杂物，达到固液分离的目的。

技术参数和安装尺寸表

型号/参数

XLH-
500

XLH-
600

XLH-
700

XLH-
800

XLH-
900

XLH-
1000

XLH-
1100

XLH-
1200

XLH-
1300

XLH-
1400

XLH-
1500

设备宽度B（mm）

500

600

700

800

900

1000

1100

1200

1300

1400

1500

渠道宽度B₁（mm）

B+100

有效栅宽B₂（mm）

B-157

基础螺栓间距B₃（mm）

B+200

设备总宽B₄（mm）

B+350

耙齿间隙
b（mm）

t=100

1 ≤b≤50

t=150

10≤b≤50

安装角度α（°）

60-85

渠道深度H（mm）

800-12000

卸料口至平台高度H₁（mm）

600-1200

设备总高H₂（mm）

H+H1+1500

后箱架高
H₃（mm）

t=100

≈1000

t=150

≈1100

耙齿运行速度V（m/min）

≈2.1

电机功率N（kw）

0.55-1.1

0.75-1.5

1.1-2.2

1.5-3.0

水头损失（mm）

W20（无堵塞时）

土建
载荷

P₁（KN）

P₂（KN）

△P（KN）

1.5

2.0

主要特点
驱动装置釆用摆线针轮或斜齿轮式减速电机直接驱动，噪声低、结构紧凑，运行平稳等特点；
机架为整体框架结构，刚性强，安装简便、日常维修工作量少；
耙齿规格两种，耙齿节距t=100、200mm；
设备操作简便，可直接就地/远程控制设备的运行；
为防止意外过载，设有机械剪切销和过电话流双重保护，使设备运行安全可靠；
当设备宽≥1500mm时，为保证设备的整体强度，将采用并联机的形式。

过水流量表

型号			XLH- 500	XLH- 600	XLH- 700	XLH- 800	XLH- 900	XLH- 1000	XLH- 1100	XLH- 1200	XLH- 1300	XLH- 1400	XLH- 1500
栅前水深H₃（m）			1.0
过栅流速V¹（m/s）			0.8
间隙 b（mm）	1	过水流量 Q （m³/m）	0.03	0.04	0.05	0.06	0.07	0.08	0.08	0.09	0.10	0.11	0.12
	3		0.07	0.09	0.10	0.12	0.14	0.16	0.18	0.20	0.22	0.24	0.26
	5		0.09	0.11	0.14	0.16	0.18	0.21	0.23	0.26	0.28	0.31	0.33
	10		0.11	0.14	0.17	0.21	0.24	0.27	0.30	0.33	0.37	0.40	0.43
	15		0.13	0.16	0.20	0.24	0.27	0.31	0.34	0.38	0.42	0.45	0.49
	20		0.14	0.17	0.21	0.25	0.29	0.33	0.37	0.41	0.45	0.49	0.53
	25		0.14	0.18	0.22	0.27	0.31	0.35	0.39	0.43	0.47	0.51	0.55
	30		0.15	0.19	0.23	0.27	0.32	0.36	0.40	0.45	0.49	0.53	0.57
	40		0.15	0.20	0.24	0.29	0.33	0.38	0.42	0.46	0.51	0.55	0.60
	50		0.16	0.20	0.25	0.29	0.34	0.39	0.43	0.48	0.52	0.57	0.61

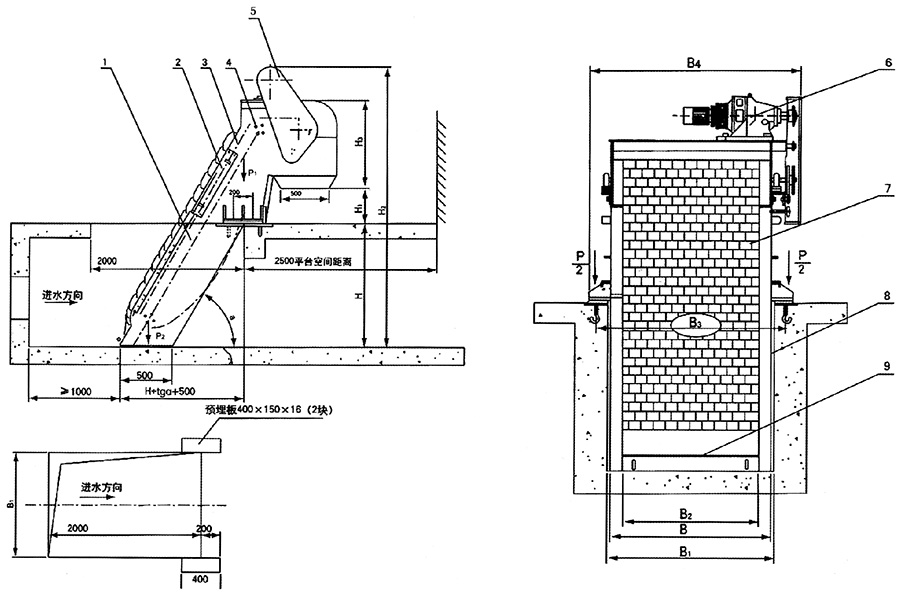

外形安装尺寸图
