XLS4型一体化分离机


功能描述
       XLS4型一体化分离机主要用于过滤处理(腐化)浆液。规格不同的XLS4机型是将XLS1、XLS2、XLS3按要求分别安装在全封闭的箱体内。当浆液流过细栅栅同时,所有固体杂质被分离取出。滤渣排出之前,经过滤渣压榨装置,脱水处理之后滤渣体积大量减少,然后卸入垃圾集装箱内。所有处理过程是在一封闭系统内进行,因此无臭味外泄。此外,滤渣受到冲洗处理。含有有机物的冲洗水流回水渠。含有高浓度COD、BOD的液体流入生化反应池作进一步的处理。共有三种不同类型的分离机用于过滤浆液:
       这类分离机效率高,结构紧凑,大处理量可达100立方米/小时。实践表明,这类机械运转十分稳定。精心设计和合理的生产工艺流程是机械连续稳定运行的前提。浆液过滤机的核心机械是细格栅机,其特点是处理量大、分离效率高、水力阻力小,设备内配有滤渣压榨装置/栅过滤机由全不锈钢制造,设计精巧,操作运转十分稳定;不受砂石等物料的影响。由清渣梳插入栅缝清理栅筐,达到百分之百的旋转自清洗效果。
       带有螺杆过滤机的浆液过滤机,这类分离机处理效率高、结构紧凑、体积小、重量轻、安装移动方便,是处理较小污水量和粪便的设备。带有沉砂槽和排砂螺杆的一体化浆液过滤裝置。
       整个装置系统可进行完整的二重过濾处理.并由以下部分组成:
       细栅格栅机(过滤物压榨裝置)
       提砂装置
       按污水处理标准设计的捕砂装置。
       以上一体化分离机型所有处理过程都集中在同一封闭箱体内,因此结构紧凑,占地少,无臭味外泄,是一个完整的浆液过滤处理过程。

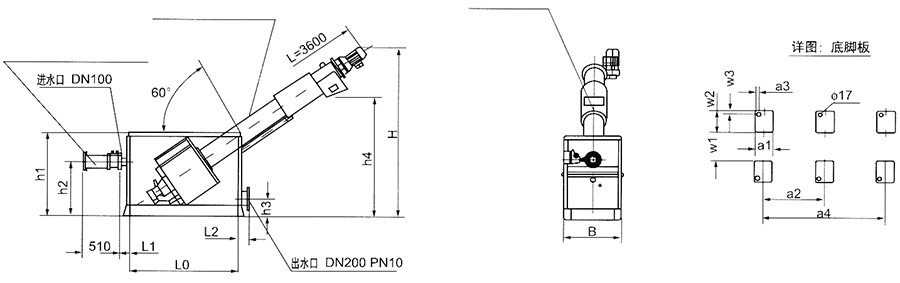

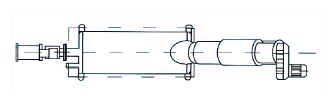

一体化分离机XLS4-1尺寸图
核心件型号 大处理量 L0 B H h1 h2 h3 h4 L1 L2 W1 W2 W3 a1 a2 a3 a4
XLS4-1/800 100m³h 1500 795 2388 1165 750 255 1682 150 150 557 120 60 200 1700 25
XLS4-1/1000 145m³h 2101 1220 2608 1779 750 290 1926 250 250 986 215 25 140 830 25 1661

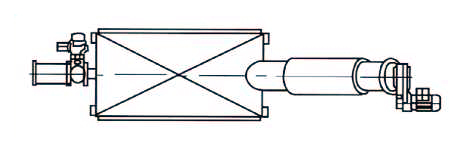

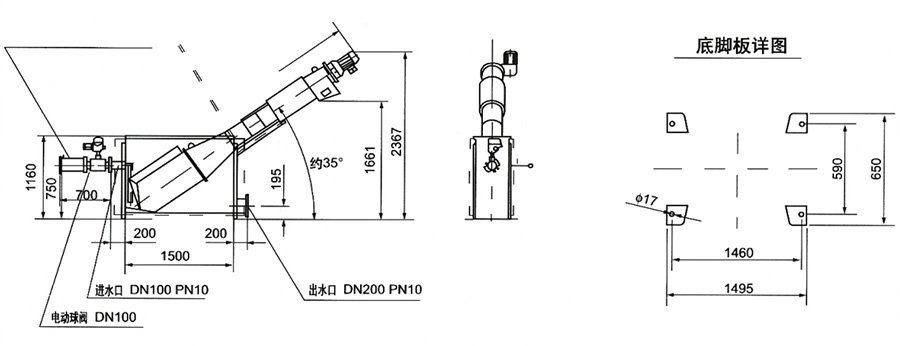

一体化分离机XLS4-2尺寸图

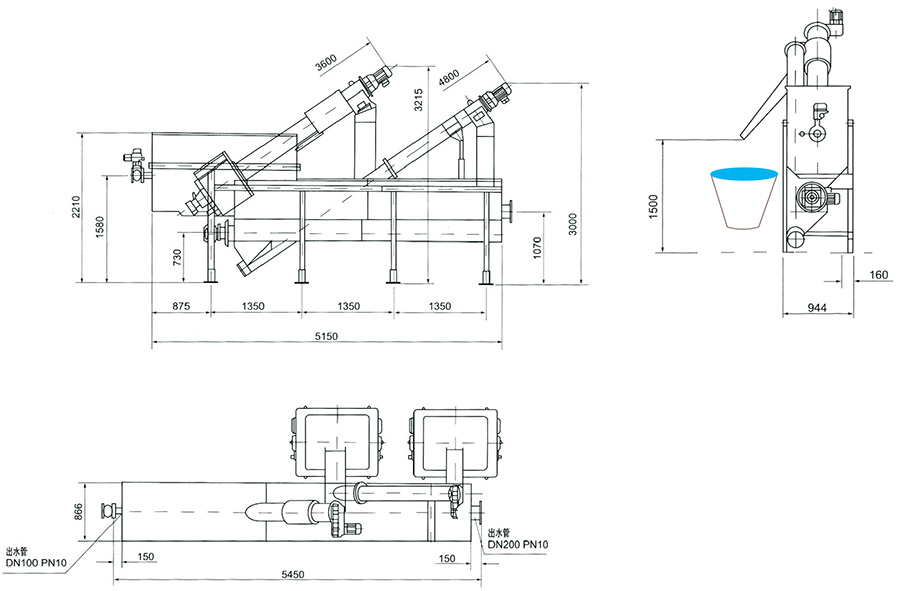

一体化分离机XLS4.3(带捕砂槽及XLS1/800)尺寸图
