XLS2型螺旋细格栅机


功能描述
       XLS2型转鼓细格栅机是引进消化了专业技术,改良创新的成果,适用于城市污水处理,工业废水,食品加工业,造纸等污水处理工程。该设备能将污水中的较细漂浮物、悬浮物和沉积物提取出来,并经传输压榨后排出。
       XLS2型转鼓细格栅设计精巧,结构紧凑,全部零部件为不锈钢材质,无高速运动件。
       全自动控制,运转平稳,能耗低,噪音小,格栅栅缝小,仅1~5mm,借助流体导流,设备分离效率可达98%,整个设备的栅缝均可在设备运行过程中实现自清洗。砂石,碎渣及硬物无损设备,格栅永不堵塞。

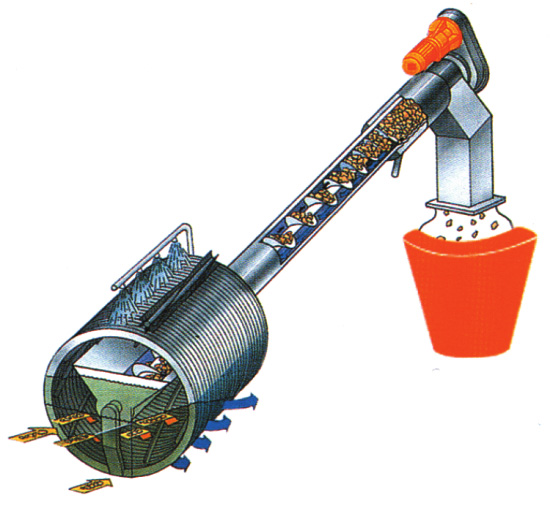

       该设备与水平面成35°角安装在水渠中,污水从格栅的端头流入格栅中,格栅将水中的悬浮物、漂浮物等截留在格栅中,污水从栅缝中流出,格栅缓慢的速度旋转,格栅的上方有尼龙刷和冲洗水喷嘴。将栅渣从栅缝中清除,同时通过螺旋进行输送并挤压脱水,再通过上端排料口,物料落入垃圾箱或输送机外运。

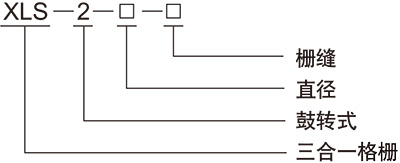

型号说明

XLS2转鼓细格栅过水流量表
型号规格 XLS2-
600
XLS2-
800
XLS2-
1000
XLS2-
1200
XLS2-
1400
XLS2-
1600
XLS2-
1800
XLS2-
2000
XLS2-
2200
XLS2-
2400
液体流速 1 .0m/s




(mm)




m³/h)
1 125 219 370 507 723 954 1209 1494 1803 2150
2 190 330 558 765 1095 1443 1832 2260 2732 3254
3 230 400 684 936 1340 1760 2235 2756 3334 3968
4 237 432 720 1010 1440 2050 2700 3340 4032 4680
5 252 468 795 1108 1576 2200 2934 3600 4356 5220

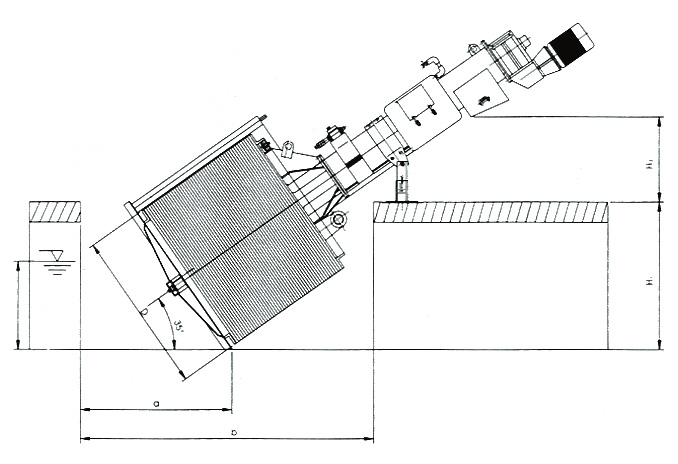

安装参数表
型号规格 XLS2-
600
XLS2-
800
XLS2-
1000
XLS2-
1200
XLS2-
1400
XLS2-
1600
XLS2-
1800
XLS2-
2000
XLS2-
2200
XLS2- 2400 XLS2-
2600
XLS2- 3000
D(mm) 600 800 1000 1200 1400 1600 1800 2000 2200 2400 2600 3000
a(mm) 909 1085 1200 1367 1467 1632 1740 1900 2014 2180 2294 2523
b(mm) 2432 3130 3037 3438 3655 3087 4044 4324 4693 4868 5094 5945
H1(mm) 705 820 975 1200 1330 1510 1635 1700 2000 2180 2250 2550
H2(mm) 1920 1500 1654 1550 1505 952 1560 1630 1780 1700 2010 2340
t(mm) 405 520 675 800 930 1110 1235 1300 1500 1680 1750 2050
